La toute première chose à comprendre, c'est que la découpe laser n'accepte que des fichiers vectorisés, c'est-à-dire qu'on ne peut pas prendre n'importe quelle image en JPG, PNG, etc. Il faut la transformer en "tracé" que la machine va pouvoir découper.
Ce n'est pas étonnant si on y réfléchit : imaginez que vous preniez une image normale, donc un amas de pixels non ordonnés qui en plus est modifié si on agrandit l'image, comment demander à une machine de passer de pixel en pixel et découper un contour un peu flou ?
Rassurez-vous, ce n'est pas compliqué de vectoriser une image, nous allons le faire ensemble sur le logiciel gratuit Inkscape.
Ouvrez votre image dans le logiciel Inkscape.
D'accord Inkscape, c’est typiquement le logiciel qui fait peur rien qu’à son apparence quand on l’ouvre (genre Gimp) mais promis, on va s'en sortir !
Pour vectoriser notre renne, il faut maintenant aller dans le menu CHEMIN et dans VECTORISER LE BITMAP, une fenêtre s’ouvre. Vous laissez sélectionné « Seuil de luminosité » comme il est et vous cliquez sur le bouton « Mettre à jour » à droite pour voir ce que ça donne. Même si vous voyez rien (je sais c’est bizarre mais croyez-moi sur parole), cliquez sur VALIDER.
Vous allez voir, ça n'a pas l'air d'avoir fait grand chose mais si vous bougez votre image avec le curseur elle va se détacher comme par magie ! Alors le truc, c’est qu’il faut supprimer le renne qui n’est pas vectorisé, si vous n’êtes pas sûr cliquez sur le second bouton de la barre d’outils de gauche (un quart de cercle, 3 carrés et une flèche) et cliquez sur le dessin. Celui qui s’entoure de rouge, c’est le bon, l’autre vous pouvez le supprimer (en douceur et avec gentillesse !).
Yes, on a bien un renne découpé !
Votre travail est quasiment prêt, il faut maintenant préparer ce chemin/contour pour que la machine comprenne qu'il doit le découper.
En attendant, vous pouvez le remettre à 0,5 mm ou plus pour continuer à travailler dessus.
Attention, la machine qu’on utilise au fablab est paramétrée pour repérer que les traits rouges, c’est pour la découpe, et le noir c’est pour la gravure. Demandez si c’est la même chose pour la découpe laser que vous comptez utiliser, c’est pas forcément le cas.

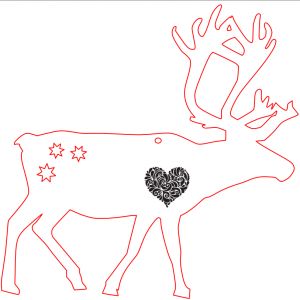

Vous pouvez ensuite personnaliser votre dessin vectoriel pour rajouter, par exemple, une gravure des yeux ou un prénom ou le mot "Noël", etc. Côté découpe, je peux aussi ajouter un petit cercle rouge pour faire un petit trou histoire de mettre une ficelle et l'accrocher au sapin.
Pour la gravure, je vais simplement ouvrir une nouvelle image dans Inkscape, vectoriser les yeux et les copier dans mon fichier renne en les laissant en noir pour que la machine comprenne qu'elle doit les graver et non les découper.
Si vous avez un dessin complexe vectorisé et que vous voulez que certains chemins ou lignes soient rouges/découpées et d’autres noires/gravées, vous pouvez faire SHIFT+CTRL+K pour dés-associer les différents chemins et traiter chacun à part.
Si vous avez du noir et du rouge, vous allez vous embêter lorsque vous voudrez passer tous vos chemins rouges en épaisseur 0,02mm pour la découpe. Pour tous les sélectionner d’un coup, allez dans le menu Edition => Rechercher/Find et mettez #FF0000 (correspond au code HTML du rouge) dans le champ STYLE. Normalement, ça devrait sélectionner tout ce qui est rouge et vous pourrez les modifier d’un coup, idem pour le noir avec le code #000000.
Pour grouper 2 objets, sélectionnez-les avec SHIFT et groupez-les avec CTRL+G, très pratique pour agrandir/rapetisser 2 tracés en même temps.
